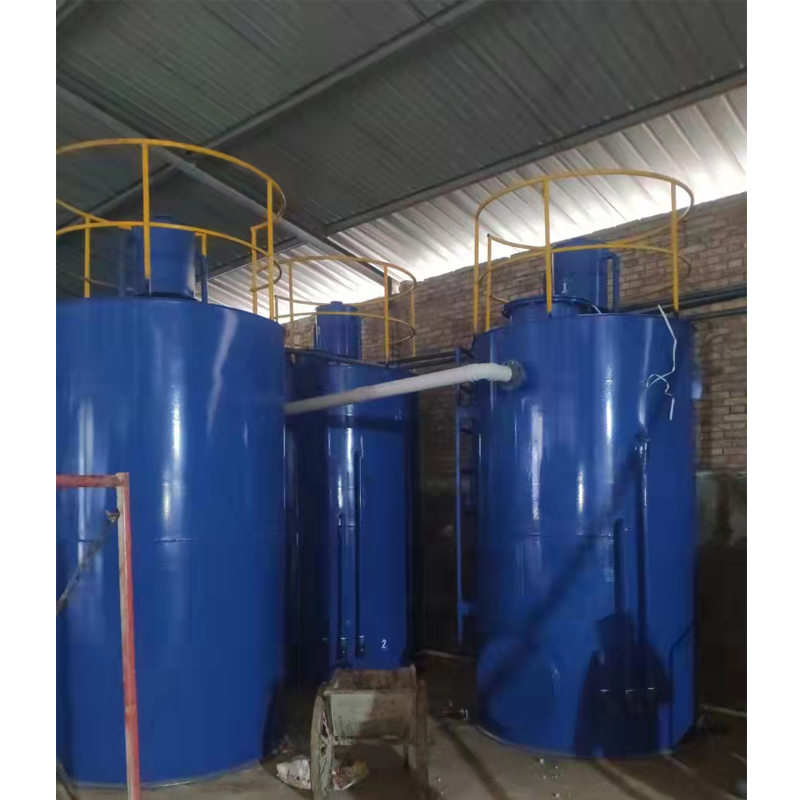

厌氧塔（升流式厌氧复合床反应器UBF）
一、产品概述：
厌氧复合床反应器实际是将厌氧生物滤池AF与升流式厌氧污泥反应器UASB组合在一起，因此又称为UBF反应器。
二、工作原理：
厌氧复合床反应器下部为污泥悬浮层，而上部则装有填料，可以看做是将升流式厌氧生物滤池的填料层厚度适当减小，在池底布水系统与填料层之间留出一定的空间，以便悬浮状态的颗粒污泥能在其中生长积累，因此又构成一个UASB处理工艺。当污水依次通过悬浮污泥层及填料层，有机物将污泥层及填料生物膜上的微生物接触并被分解掉。
经过调解PH和温度的废水首先进入反应器底部的混合区，并与来自外循环回流的泥水混合液充分混合后进入颗粒污泥膨胀床区进行COD生化降解，此处的COD容积负荷很高，大部分进水COD在此处被降解，生产大量沼气。由于沼气气泡形成过程中对液体做的膨胀功产生了气提的作用，使得沼气、污泥和水的混合物上升，经过填料区的降解后，混合液至反应器顶部的三相分离器，沼气在该处与泥水分离后并被导出处理系统。泥水混合物则沿挡泥板下降至反应器底部的混合区，并与进水充分混合后再次进入污泥膨胀区，形成所谓内循环。根据不同的进水COD负荷和反应器的不同构造，外循环回流量可达进水流量的0.5-10倍。经膨胀床处理后的废水除一部分参与循环外，其余污水继续上升，污水进入填料区进行剩余COD降解与产沼气过程，提升和保证了出水水质。由于大部分COD已经被降解，所以填料区的COD负荷较低，产气量也较小。该处产生的沼气也是由三相分离器收集，通过集气管导出处理系统。经过填料区处理后的废水经三相分离器作用后，上清液经出水区排走，颗粒污泥则返回污泥床。
